Наконец-то нашел в себе силы и немного времени, чтобы выдавить из себя пару статей на сайт. Ноябрь выдался очень «жарким» и Сеоскоп – последнее о чем бы я вспомнил в конце тяжелого рабочего дня. Тем не менее, это не помешало вечером получить очередную работенку на дом в виде нескольких нерабочих компьютерных комплектующих.

Ремонт компьютеров своими руками

Несмотря на броский заголовок, в этой статье вы не найдете руководства на все случаи жизни, но кое-что вы вполне можете сделать сами в домашних условиях. По мере поступления случаев я, конечно, постараюсь их описания сюда публиковать, если будет время.

Сказать, что разнообразие поломок компьютера велико – ничего не сказать, однако можно выделить несколько «болевых» точек у электроники. Эти самые «болячки» чаще всего дают о себе знать и нередко являются причиной выбрасывания на помойку техники, которая еще может вам послужить. Речь пойдет о конденсаторах.

Конденсаторы на печатных платах

Из курса физики вы знаете, что конденсаторы – устройство накопления заряда, то есть энергии электрического поля. Самое простое устройство конденсатора – две пластины, разделенные диэлектриком толщина которого меньше чем у пластин.

Роль конденсаторов различна: от фильтрации колебаний сигнала до применения в качестве элемента памяти. Фильтрация, я полагаю, наиболее очевидна, так как конденсаторы в устройствах способны выровнять электрический ток, который меняется другими устройствами.

Видов конденсаторов существует несколько, и речь пойдет о самых популярных – электролитических конденсаторах. Их очень часто можно увидеть практически на любой печатной плате – алюминиевые «банки» на двух ножках со знаком мерседеса с торца (насечки на верхушке). Чтобы понимать, почему они ломаются давайте заглянем внутрь такого конденсатора.

В качестве пластин у таких конденсаторов применяется металлическая лента, смотанная в рулон. Отсюда и цилиндрическая форма. От каждой пластины идет электрод (ножка-провод), который по совместительству выступает в роли крепления, припаиваясь к печатной плате. Между двумя лентами находится жидкий диэлектрик – электролит.

Почему взрываются конденсаторы

Взрыв конденсатора

Я сам ни одного взрыва не видел, но со слов моих ослепших товарищей... Шутка! Современные конденсаторы снабжены противовзрывным клапаном – его-то мы и видим с торца. При перегрузках, которые возникают в следствии естественного старения или неправильного питания, или еще по какой причине, клапан вышибает, предотвращая глобальное разрушение конденсатора, и вероятность возникновения кратера на месте, где стоял компьютер, крайне мала (еще шутка! Да я сегодня жгу...).

В интернете много данных о причинах выхода из строя конденсаторов. Упоминаются и низкое качество изготовления (ну куда же без него?!) и даже испарение электролита и замыкание пластин. Среди причин и перегрев (вот это уже куда ближе к истине), ведь перегрев - нередкое явление в компьютерах, которые пылятся на полу, и их хозяин совсем не заботится о предоставлении компьютеру законных условий труда.

Диагностика неисправных конденсаторов

При выходе из строя конденсатора мы можем заметить вздутие конденсатора с торца, где насечка мерседеса. Нередко остатки электролита вытекают при вздутии и окисляют металл, поэтому неисправность становится еще заметнее. Совсем редко в моей практике конденсатор вздувался снизу, когда прорывало днище. При этом внешне очень сложно заметить неисправность, при отсутствии окислов.

Диагностика конденсаторовДиагностика конденсаторовДиагностика конденсаторов

Если вы не часто разбираете свою (или чужую) электротехнику, то наверняка выход из строя конденсатора сможете заметить, когда устройство перестанет работать. Очень часто такое устройство оказывается в мусорном контейнере или на столе в сервисном центре.

Комплектующие с неисправными конденсаторами

Самые популярные в списках неисправных устройств при разрушении конденсаторов  – различные блоки питания, будь они в системном блоке, мониторе или роутере. На втором месте идут материнские платы и видеокарты.



В моем случае на этот раз оказались две видеокарты (nVidia GeForce 6200 и 7600GS) и системная плата (EP-8RDA3). Со слов клиента – «перестало работать». Действительно, если некоторым устройствам подавать неправильное питание – может произойти поломка более серьезная и дорогая.

Так как конденсаторы очень часто выходят из строя в устройствах от 3 лет и старше, то я при неисправности устройства в первую очередь проверяю неисправность его конденсаторов. Можно даже попробовать сформулировать признаки неисправности конденсаторов:

  • Устройство не включается. Ну тут все понятно, не включилось – проверяем все, начиная с блока питания на кривые кондёры. Частый случай. В этом случае уже есть вероятность, что неисправные конденсаторы вызвали неисправность других устройств на плате.
  • Включается с запозданием. В некоторых случаях блоки питания с неисправными конденсаторами не сразу готовы подавать рабочее напряжение на устройства. Бывает, что после какого-то время устройство включается как ни в чем не бывало, и так каждый раз.
  • Писк. Все верно, не каждый вышедший из строя конденсатор сразу приведет к неработающему устройству, но при этом выходящий электролит может издавать звуки, похожие на писк. Вот прямо сейчас я слышу, как пищит мой монитор, но я жду, когда он уже загнется и не разбираю его в поисках того самого кривого конденсатора в блоке питания (18.08.2016: моя "лыжа" на прошлой неделе наконец-таки склеила ласты... Работала с 2009 года - не дурно. Починил, придется терпеть ее ужасную цветопередачу еще десяток лет :/ ).
  • Нестабильная работа устройства. Непредвиденные самопроизвольные зависания или перезагрузка компьютера может говорить о его неправильной работе, в том числе и при условии сбоя питания в результате «дохлого» конденсатора.
  • Запах. Бывает, что вонь идет от неисправного устройства. Этот запах может быть вызван перегревом при неправильном, опять же, питании или при испарении электролита.

Характеристики конденсаторов

Среди характеристик, которые нам понадобятся при их замене, стоит отметить три наиболее важные:

  1. Напряжение. На конденсаторах эта характеристика (ее номинал) отмечен в вольтах, вроде 16V или 6.3V. Это то номинальное напряжение, которое соответствует требованиям эксплуатации устройства, гарантирующих его нормальную работу.
  2. Емкость. Если конденсатор накапливает заряд, значит есть некий предел этого заряда.
  3. Форм-фактор. Многие упускают из виду этот параметр, но нужно понимать, что размеры конденсатора влияют на компоновку деталей на печатной плате. Если вы заменяете рядом стоящие конденсаторы, то есть вероятность, что более толстый представитель этих устройств попросту не влезет на свое место и тогда надо ухищряться лепить его на длинных ножках (и такое бывает).

Характеристики конденсаторовХарактеристики конденсаторовХарактеристики конденсаторовХарактеристики конденсаторов

Ну кроме этих характеристик нельзя не упомянуть полярность, но она нам пригодится уже во время пайки.

Где найти конденсаторы

С недавних пор я стал покупать конденсаторы в специализированных магазинах радиодеталей. В городе, где я жил раньше, их можно было только заказать через интернет и еще долго ждать доставки и переплачивать за нее. Все изменилось, когда я переехал в другой город.

Еще конденсаторы можно брать с других устройств – доноров. Раньше для меня это был самый приемлемый вариант. Вот только нужно понимать, что для этого донор должен быть безнадежен в плане рентабельности его восстановления, чтобы не испортить хорошее устройство, выдернув из него кондёры. Еще нужно осознавать, что и качество б/у конденсаторов может не оправдать ваших ожиданий, а после перепайки есть шанс получить все так же неработающее устройство (вообще, такой шанс сохраняется в любом случае).

Как выбрать конденсаторы

Конденсаторы стоит выбирать по трем характеристикам, которые я перечислил выше. Самый лучший вариант, когда заменяемые и новые конденсаторы будут идентичны по характеристикам. Однако, производителя можно выбрать и другого. В моем случае я выбрал Jamicon вместо KZG, так как Джамикону я давно уже доверяю. Хотя, с другой стороны, я еще ни разу не встречал рецидива, то есть повторного вздутия конденсаторов. Зачастую устройство заменяется по причине устаревания и не дожидается повторной поломки. Или же ко мне повторно больше не обращаются. Мда…

В подборе конденсаторов по характеристикам тоже есть хитрости. Во многих случаях можно поставить конденсатор большей емкости или напряжения, чем обладал оригинал. Я уже много экспериментировал и получал работающие устройства, заменяя десятивольтовые на шестнадцативольтовые, с емкостью 1000 на емкость 1500. Вот в обратную сторону (на уменьшение) лучше не стоит экспериментировать.

Я это делал раньше, так как не мог найти донора с подходящими характеристиками конденсаторов, но есть и случаи, когда производитель ставил конденсаторы неправильного напряжения и в результате получалась партия товара с одинаковой проблемой. Помню, приходилось чинить шесть абсолютно одинаковых блоков питания Colorsit, где я заменял как раз 10V. на 16V. И там ровно в одном месте один и тот же конденсатор приводил к поломке всего блока уже на первом году жизни. После ремонта один из них трудится у брата уже больше пятый год.

Как заменить конденсаторы

Замена конденсаторовОчень просто. Действительно, эту процедуру можно провести дома, даже если в наличии есть только паяльник 35W. С современными платами и безсвинцовым тугоплавким припоем придется хорошо потрудиться, но я же как-то справлялся. Лучшим вариантом станет паяльник хотя бы на 60W. Я раньше орудовал без канифоли и брал припой тоже с доноров, при этом как-то умудрялся оживлять электронику.

В интернете все уже написано без меня, и видео снято. Но коротко о процессе замены:

  1. Разогрейте припой паяльником и наклоните конденсатор в сторону, вынимая тем самым его ножку с расплавленным припоем. Затем так же поступайте со второй ножкой. И так шатаете его попеременно разогревая ножки, пока не извлечете конденсатор из платы.
  2. Перед установкой нового конденсатора нужно прочистить дырки, удалив иглой остатки припоя, подогревая дырку паяльником. Я же никогда не чищу отверстия на плате – просто разогреваю припой с противоположной стороны и ножка проходит на свое место, аналогично процедуре выемки конденсатора.
  3. Определите полярность конденсатора. На плате всегда отмечается специальной разметкой как правильно устанавливать конденсаторы. Если вам не понятно – приглядитесь к другим конденсаторам на плате. Они имеют светлую полоску, а плата имеет белую отметку в виде полукруга на месте установки конденсатора. Иногда платы полярность отмечена знаком «+», как и в моем случае с второй видеокартой.

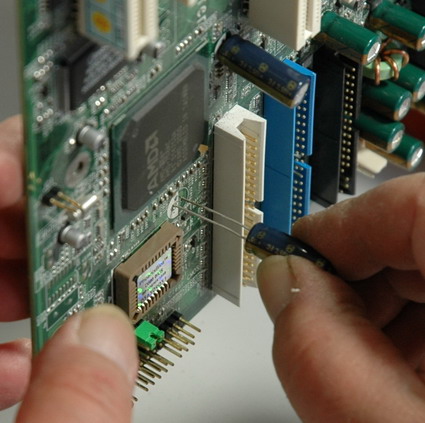

  4. Припаяйте исправный конденсатор, установив его ножки в дырки. Новые конденсаторы всегда имеют длинные ножки с запасом, которые нуждаются в усечении.

Замена конденсаторов

Если после замены вздувшихся конденсаторов устройство работает нормально, то следует заменить все оставшиеся конденсаторы из этой серии, так как велика вероятность скорейшего выхода их из строя.



Если все прошло нормально и устройство не имеет других неисправностей, его работа будет нормальной после замены конденсаторов. Свои устройства я быстро объединил на столе и запустил для проверки. Для подключения питания я использовал блок питания, отремонтированный ранее. Как видите, материнская плата и видеокарта на первый взгляд работают нормально, так как изображение есть, а ошибок нет. Дальнейшее тестирование работоспособности будет проводить заказчик, продолжая работу на своем стареньком, но верном компьютере. Вторую видеокарту проверил отдельно на своем компе (PCI-E был нужен), она тоже нормально работает.

Надеюсь было интересно читать мои размышления и советы по поводу элементарного ремонта компьютеров и другой техники в домашних условиях, не прибегая к помощи сервисов. Прошу поделиться своими мыслями в комментариях.
